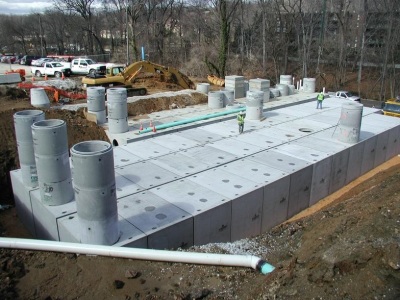

فیلترهای شنی با بدنه بتنی

مقدمه

فیلترهای شنی با بدنه بتنی یکی از رایج‌ترین و بادوام‌ترین انواع سیستم‌های تصفیه آب در مقیاس صنعتی و شهری هستند. این فیلترها با ترکیب مزایای بتن به عنوان ماده ساختاری و شن به عنوان بستر فیلتراسیون، راه‌حلی اقتصادی و کارآمد برای تصفیه حجم‌های بالای آب ارائه می‌دهند. در این مقاله به بررسی جامع ویژگی‌ها، مزایا، معایب و کاربردهای فیلترهای شنی بتنی می‌پردازیم.

ساختار و طراحی فیلترهای شنی بتنی

اجزای اصلی

1. بدنه بتنی:

   • جنس: بتن مسلح با مقاومت فشاری 25-35 مگاپاسکال

   • ضخامت دیواره: 20-40 سانتی‌متر بسته به ابعاد

   • پوشش داخلی: اپوکسی یا سیمان اصلاح شده

2. سیستم توزیع آب:

   • کانال‌های توزیع آب خام

   • نازل‌های توزیع یکنواخت

3. بستر فیلتراسیون:

   • عمق شن: 60-120 سانتی‌متر

   • اندازه دانه‌ها: 0.4-1.2 میلی‌متر

4. سیستم زهکشی:

   • لایه نگهدارنده شن (گراول)

   • سیستم جمع‌آوری آب تصفیه‌شده

انواع طراحی

1. فیلترهای مستطیلی:

   • رایج‌ترین نوع در تصفیه‌خانه‌های بزرگ

   • قابلیت ساخت در محل (بتن ریزی درجا)

2. فیلترهای دایره‌ای پیش‌ساخته:

   • مناسب برای پروژه‌های متوسط

   • سرعت نصب بالاتر

3. فیلترهای چندسلولی:

   • طراحی ماژولار

   • امکان بهره‌برداری مرحله‌ای

مزایای فیلترهای شنی بتنی

1. دوام و طول عمر بالا

• عمر طراحی 40-50 سال

• مقاومت در برابر شرایط جوی مختلف

• عدم خوردگی در مقایسه با فیلترهای فلزی

2. مقرون‌به‌صرفه برای پروژه‌های بزرگ

• هزینه ساخت کمتر در مقیاس بزرگ نسبت به فیلترهای فلزی

• هزینه نگهداری پایین در بلندمدت

3. پایداری ساختاری

• مقاومت در برابر فشارهای هیدرولیکی بالا

• تحمل وزن بستر فیلتر و تجهیزات جانبی

• مقاومت در برابر زلزله (با طراحی مناسب)

4. انعطاف‌پذیری طراحی

• قابلیت ساخت در ابعاد و اشکال مختلف

• امکان تطبیق با شرایط سایت

5. عملکرد حرارتی مطلوب

• عایق‌بندی طبیعی در برابر نوسانات دما

• کاهش اثرات دمای محیط بر فرآیند تصفیه

معایب و چالش‌ها

1. زمان بر بودن ساخت

• نیاز به زمان برای بتن‌ریزی و عمل‌آوری

• تأثیر شرایط جوی بر روند ساخت

2. وزن بالا

• نیاز به فونداسیون مناسب

• محدودیت در نصب در طبقات بالایی

3. نیاز به آب‌بندی دقیق

• احتمال نشت در درزهای اجرایی

• نیاز به پوشش‌های مخصوص برای جلوگیری از نفوذ آب

4. محدودیت‌های تعمیراتی

• دشواری در تعمیرات اساسی

• نیاز به تخصص خاص برای ترمیم بتن

فرآیند ساخت و نصب

مراحل ساخت

1. آماده‌سازی فونداسیون:

   • خاکبرداری و تراکم

   • اجرای شبکه میلگرد

2. قالب‌بندی و بتن‌ریزی:

   • اجرای قالب‌های فلزی یا چوبی

   • بتن‌ریزی لایه‌های دیواره و کف

3. عمل‌آوری بتن:

   • مرطوب نگه‌داشتن سطح به مدت 7-14 روز

   • جلوگیری از یخ‌زدگی در هوای سرد

4. نصب تجهیزات داخلی:

   • سیستم جمع‌آوری آب

   • نازل‌های توزیع

   • لوله‌کشی ارتباطی

5. آزمایش آب‌بندی:

   • پر کردن آب و بررسی نشتی

   • تست فشار

کاربردهای اصلی

1. تصفیه‌خانه‌های آب شهری

• مرحله نهایی تصفیه پس از sedimentation

• حذف ذرات معلق باقیمانده

2. صنایع بزرگ

• نیروگاه‌های حرارتی

• پالایشگاه‌ها و پتروشیمی‌ها

• صنایع فولاد و معادن

3. تصفیه فاضلاب

• مرحله سوم تصفیه فاضلاب شهری

• سیستم‌های بازیافت آب صنعتی

4. پروژه‌های عمرانی بزرگ

• سدها و شبکه‌های آبرسانی

• سیستم‌های آبیاری تحت فشار

نگهداری و بهره‌برداری

برنامه نگهداری پیشگیرانه

1. بازرسی‌های دوره‌ای:

   • بررسی ترک‌های سطحی

   • کنترل وضعیت پوشش داخلی

2. تمیزکاری منظم:

   • شستشوی بستر فیلتر

   • پاکسازی کانال‌های آب

3. بررسی سیستم‌های مکانیکی:

   • شیرآلات و لوازم کنترل

   • سیستم هوادهی (در صورت وجود)

مشکلات متداول و راهکارها

1. ترک‌های سطحی:

   • علت: انقباض بتن یا نشست فونداسیون

   • راهکار: تزریق رزین اپوکسی

2. نشت آب از درزها:

   • علت: خرابی واتراستاپ

   • راهکار: ترمیم با مواد پلیمری

3. فرسایش پوشش داخلی:

   • علت: سایش مکانیکی یا حمله شیمیایی

   • راهکار: اعمال مجدد پوشش محافظ

استانداردهای طراحی و ساخت

استانداردهای بین‌المللی

1. AWWA B100-09:

   • استاندارد انجمن آب آمریکا برای فیلتراسیون شن و ماسه

2. EN 12904:2005:

   • استاندارد اروپایی برای مواد مورد استفاده در تصفیه آب

3. ACI 350:

   • استاندارد انستیتو بتن آمریکا برای سازه‌های بتنی در تماس با آب

ملاحظات طراحی در ایران

1. مقررات ملی ساختمان:

   • مبحث نهم (طرح و اجرای ساختمان‌های بتن آرمه)

2. دستورالعمل‌های وزارت نیرو:

   • ضوابط طراحی تصفیه‌خانه‌های آب و فاضلاب

3. شرایط محیطی خاص:

   • مقاومت در برابر زلزله

   • تحمل شرایط آب و هوایی متنوع

نوآوری‌ها در فیلترهای شنی بتنی

1. بتن‌های با عملکرد بالا (HPC)

• مقاومت فشاری بالاتر (تا 70 مگاپاسکال)

• نفوذناپذیری بهبود یافته

• دوام بیشتر در محیط‌های خورنده

2. پوشش‌های نانویی

• مقاومت سایشی بالا

• خاصیت ضدجلبک و ضدباکتری

• کاهش اصطکاک سطحی

3. سیستم‌های هوشمند نظارت

• سنسورهای تعبیه شده در بتن

• مانیتورینگ آنلاین سلامت سازه

• سیستم‌های هشدار خودکار

مقایسه با دیگر انواع فیلترهای شنی

نتیجه‌گیری

فیلترهای شنی با بدنه بتنی به عنوان یک راه‌حل پایدار و اقتصادی برای تصفیه آب در مقیاس‌های بزرگ، جایگاه ویژه‌ای در صنعت آب و فاضلاب دارند. با وجود چالش‌هایی مانند زمان بر بودن ساخت و وزن بالا، مزایای این فیلترها از جمله دوام استثنایی، هزینه بهره‌برداری پایین و انعطاف‌پذیری طراحی، آنها را به گزینه‌ای ایده‌آل برای پروژه‌های زیربنایی تبدیل کرده است. با پیشرفت‌های اخیر در فناوری بتن و سیستم‌های نظارتی، عملکرد و طول عمر این فیلترها به طور قابل توجهی بهبود یافته است. برای پروژه‌های بزرگ تصفیه آب که نیازمند راه‌حل‌های بلندمدت و کم‌هزینه هستند، فیلترهای شنی بتنی همچنان یکی از بهترین گزینه‌های موجود محسوب می‌شوند.
